fischertechnik 3D-Robot 24 V DC

fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
-10% mit edu10 (gültig bis 20.12. 15:00)
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC
fischertechnik 3D-Robot 24 V DC

fischertechnik 3D-Robot 24 V DC

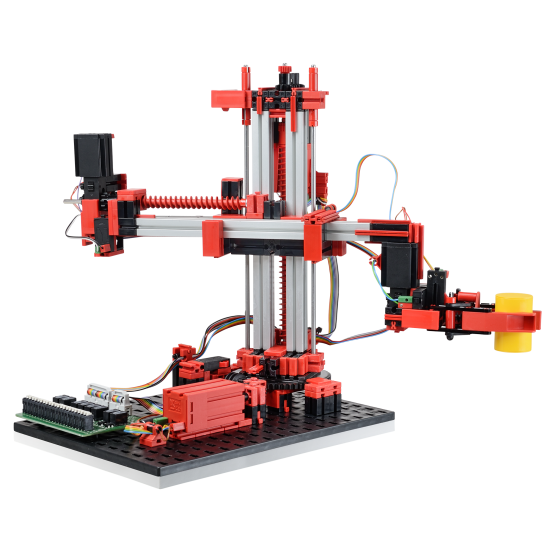

Der 3-Achsroboter mit Greifzange positioniert schnell und präzise Werkstücke im dreidimensionalen Raum. Freiheitsgrade: Achse 1: drehen 180°, Achse 2: vor/zurück 90 mm, Achse 3: heben/senken 150 mm. Das Modell ist ideal kombinierbar mit den Trainingsmodellen “Transportband“, “Stanzmaschine“ und “Taktstraße“.

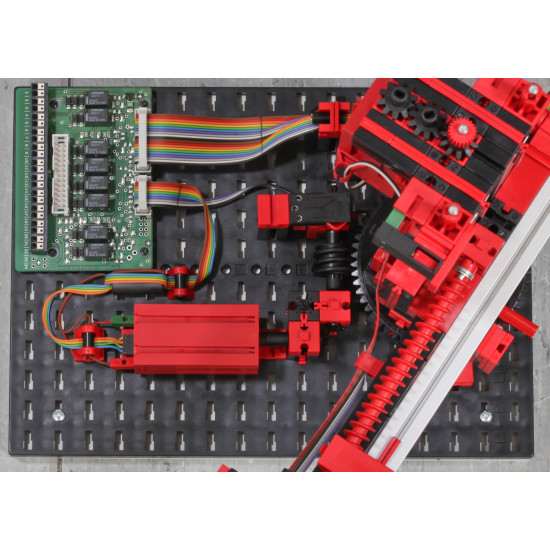

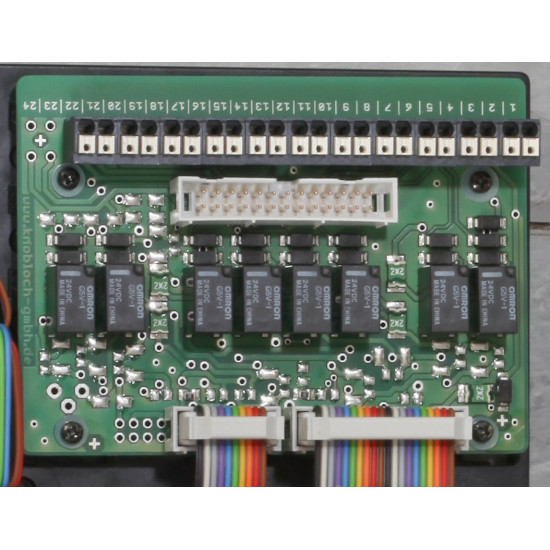

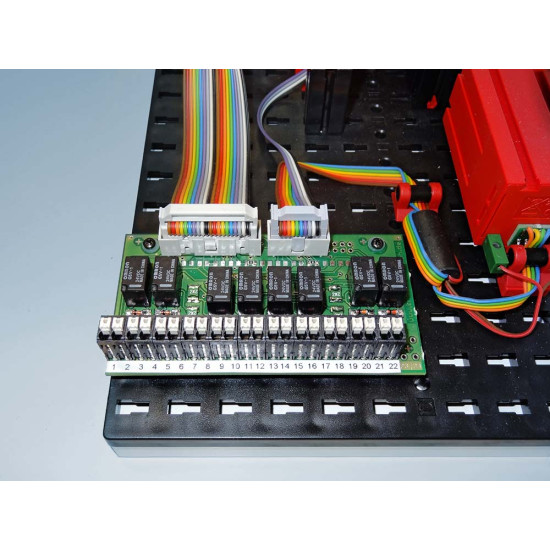

Anschluss an die SPS Steuerung: Das Modell verfügt über eine Leiterplatte mit Relais zur Drehrichtungsumkehr der Motoren. Alle Ein- und Ausgänge sind sowohl auf Wannenstecker (26-polig, Raster 2,54mm) als auch auf Reihenklemmen mit Steckklemmanschluss (Push-In) herausgeführt.

Top Features
  • Ideales Schulungs-, Simulations- und Demonstrationsmodell für Aus- und Weiterbildung, Industrieautomatisierung und Industrie 4.0/Digitalisierung
  • Bereits fertig gebautes, stabiles Trainingsmodell
  • Montiert auf stabiler Holzplatte, Verpackung des Modells in stabilem Karton
  • Wahlweise in der 9V-Standardspannung als auch im weltweiten 24V-Industriestandard lieferbar
  • ACHTUNG: zum Betrieb zwingend erforderlich ist eine SPS Steuerung 24V


Im Trainingsmodell inklusive:

  • 2x XS Motor (Gleichstrommotor)
  • 2x Encoder Motor (Gleichstrommotor mit Magnet-Encoder)
  • 4x Taster (Endschalter)

Eingänge digital: 8
Ausgänge 24V: 8

File name Size Action
Circuit Layout / Belegungsplan 511938 241.02KB Download
Anzeigen 1 zu 1 von 1 (1 Seiten)
Basierend auf 0 Bewertungen. - Bewertung schreiben
€798.60
Exkl. Steuer: €660.00
  • Lager: Ab Lager lieferbar
  • Model: 511938
