fischertechnik Agile Production Simulation ADD ON: Brennofen

fischertechnik Agile Production Simulation ADD ON: Brennofen

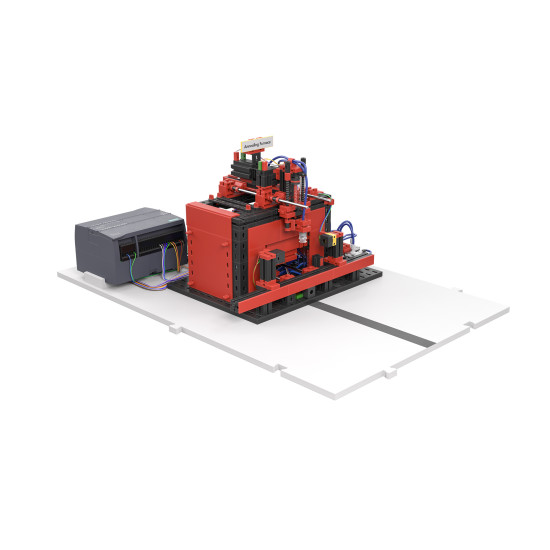

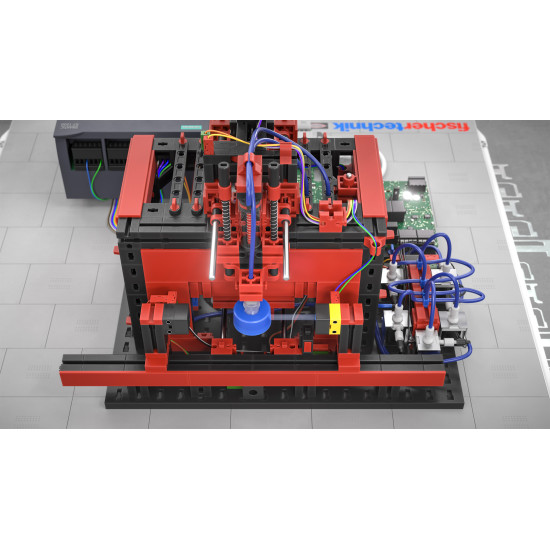

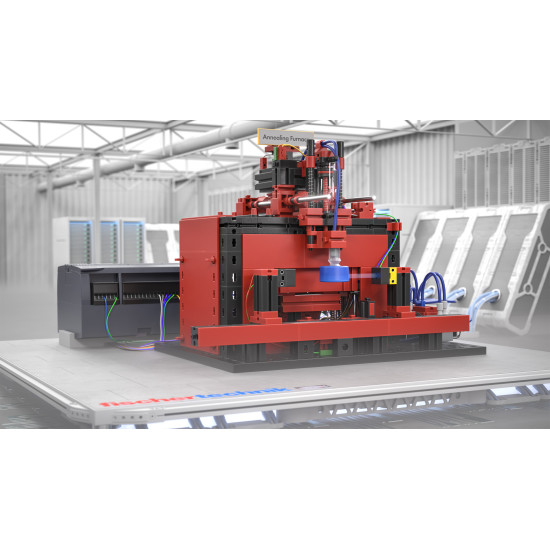

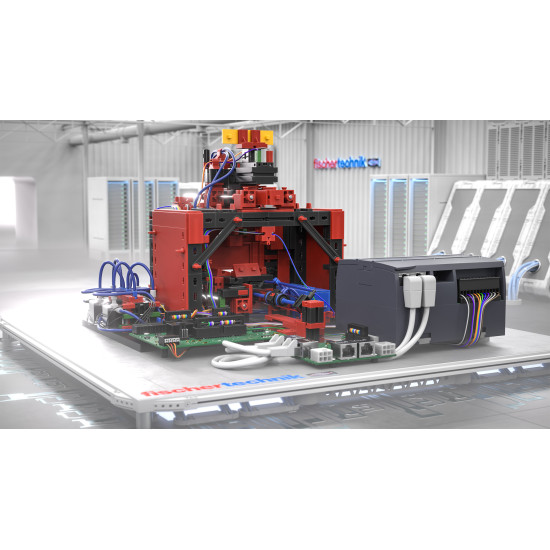

Das APS Add On: Brennofen erweitert die Agile Production Simulation (APS) um ein neues Produktionsmodul. Die Standardkonfiguration mit einem Bohr- und Fräsmodul wird um die Option eines Brennofens erweitert. Das zusätzliche Prozessmodul erlaubt die Einführung von neuen Derivaten in die Produktion oder die Erweiterung bestehender Produktionskonfigurationen um einen weiteren Prozessschritt. Der Brennofen besteht aus einer Andockstation für das FTS und einem Vakuumgreifer, der das Werkstück mittels Pneumatik in den Ofen transportiert. Dort wird das Härten mit einer roten Leuchte simuliert. Nach dem Vorgang wird das Werkstück wieder aus dem Ofen zum Greifer zurückbefördert. Dieser setzt es dann wieder auf das Fahrerlose Transportsystem. Die erstmalige Einbindung des Brennofens in die Produktion erfolgt über das Dashboard in wenigen Minuten, die konkreten Schritte sind in der Dokumentation beschrieben. Mit dem Einsatz des zusätzlichen FTS werden in der Digital Learning Platform zusätzliche Lerninhalte freigeschalten.

Steuerung:
24V Modell gesteuert mit SIEMENS S7-1200
Programm in Strukturiertem Text bereits auf Steuerung gespielt

Top Features

Ideal, um die Agile Production Simulation um ein weiteres Produktionsmodul zu erweitern.
Fertig aufgebautes und programmiertes Modell
SIEMENS S7-1200 Steuerung enthalten und verbaut
Das APS Add On: Brennofen schaltet zusätzliche Lerninhalte in der Digital Learning Platform frei.
ACHTUNG: Speziell für Einbindung in die Agile Production Simulation! Kein Stand Alone Modell!

Inhalt

1x SIEMENS S7-1200 Steuerung
4x Taster
1x Fototransistor
1x Kompressor 24V
5x 3/2-Wege-Magnetventil 24V
1x Vakuumsauger
7x Pneumatik-Zylinder
3x Lichtschranken LED 24V
1x Motor 24V

---
