fischertechnik Production Line 24V DC + Siemens S7-1200

Plug & Play - Komplett geliefert und einsatzbereit!

Dieses Set besteht aus der fischertechnik Production Line 24V und einer Siemens S7-1200 PLC. Alles, was Sie benötigen, um sofort loszulegen, ist in diesem Paket enthalten:

Was ist in diesem Set enthalten?

• Vorgefertigtes Modell: fischertechnik Production Line 24V
• Siemens S7-1200 PLC: Inklusive eines umfassenden PLC-Kurses, der Sie in die industrielle Automatisierung einführt.
• Plug & Play-Konfiguration: Vollständig verkabelt und einsatzbereit. Einfach an Ihren Computer und das Stromnetz anschließen.
• Siemens Step 7 Basic V18: Inklusive Lizenz, sodass Sie ohne zusätzliche Kosten sofort starten können.
• Stromkabel (EU) und Netzwerkkabel: Alles, was Sie benötigen, um die Installation abzuschließen.

Mit dieser Komplettlösung sparen Sie Zeit und Mühe und erhalten sofortigen Zugang zu einer leistungsstarken, professionellen Lernumgebung. Keine versteckten Kosten, kein Aufwand – einfach anschließen und starten!

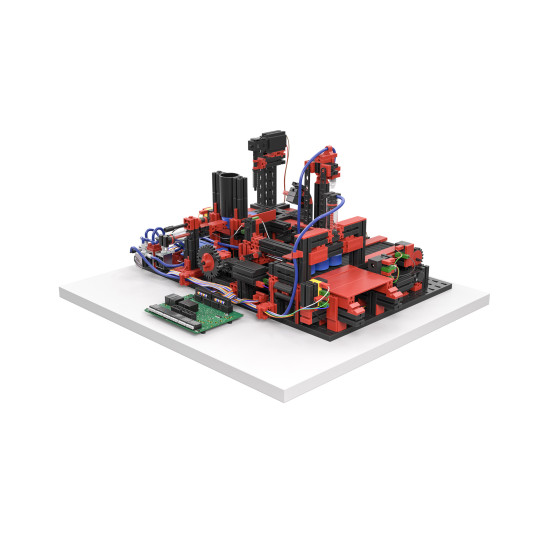

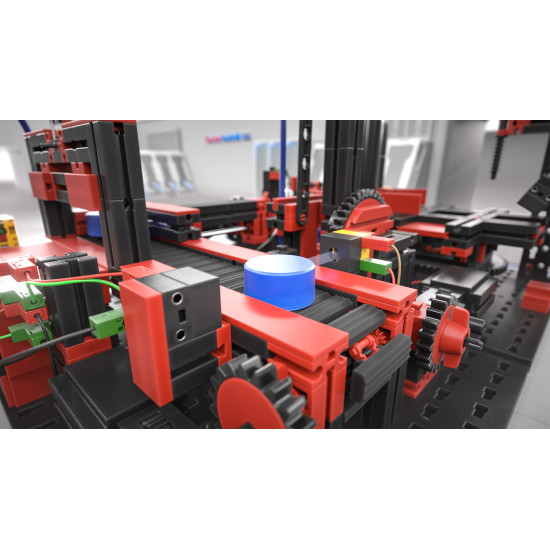

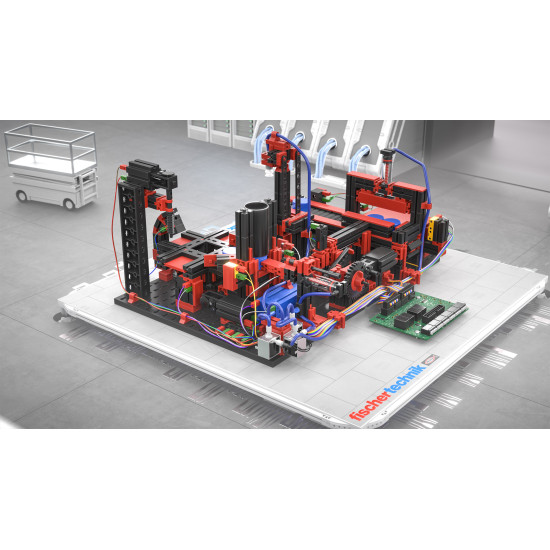

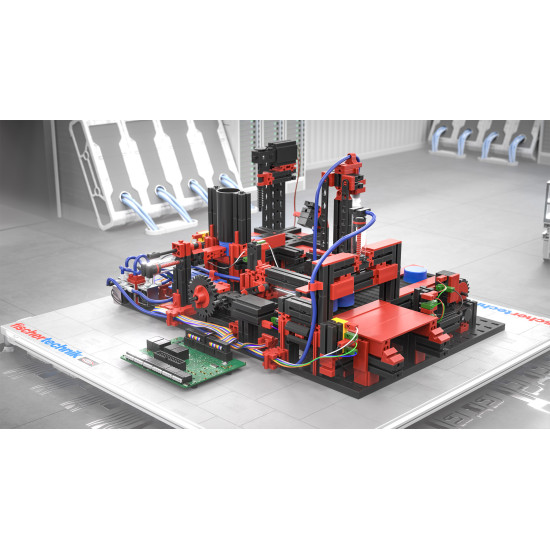

Die fischertechnik Produktionslinie 24V simuliert eine Reihe miteinander verbundener Fertigungsschritte. Zu Beginn werden die Werkstücke mit einem pneumatischen Schieber aus einem Magazin auf einen Rundtisch mit vier Stationen geladen. Der Rundtisch transportiert die Werkstücke Schritt für Schritt zu den Bohr- und Schweißstationen, wo die Werkstücke bearbeitet werden. In der letzten Station des Rundtisches entfernt ein Vakuumsauggreifer die bearbeiteten Werkstücke und legt sie auf ein Förderband. Dieses Förderband transportiert die Werkstücke zur Palettierstation, wo 3 Werkstücke gesammelt und dann auf eine Palette geschoben werden.

Die Produktionslinie 24V umfasst einen umfassenden PLC-Kurs, der das physische Modell nutzt, um eine nachhaltige Lernerfahrung für die PLC-Programmierung zu schaffen. Am Ende des Kurses ist der Lernende in der Lage, die Produktionslinie 24V eigenständig zu verdrahten und in Funktionsblockdiagrammen oder strukturiertem Text zu programmieren. In einer sicheren, aber realitätsnahen Umgebung erwirbt der Lernende Wissen, das für die Programmierung und Inbetriebnahme echter Maschinen genutzt werden kann. Das didaktische Konzept umfasst alle wesentlichen Schritte, von der Verdrahtung anhand eines Schaltplans und der Erstellung eines Ablaufdiagramms bis hin zur Programmierung (FBD oder SCL) und Inbetriebnahme des Modells. Dank des handlungsorientierten Ansatzes dieses Trainingsmodells entwickeln die Teilnehmer nicht nur ein tiefes Verständnis für die PLC-Programmierung, sondern auch die Fähigkeit, komplexe Steuerungsaufgaben eigenständig zu bewältigen. Das Modell fördert praxisorientiertes Lernen, Kreativität und Problemlösungsfähigkeiten und bereitet die Teilnehmer optimal auf die Anforderungen der industriellen Praxis vor.

Steuerungssystem:

• 24V Modell, vorbereitet für die Steuerung mit einer SPS
• SPS-Anforderungen: 8 digitale Eingänge und 10 digitale Ausgänge 24V
• SPS-Programmierkurs ausgelegt auf strukturierten Text und Funktionsdiagramme

Top-Features

• Produktionslinie mit Rundtisch, Greifroboter, zwei Bearbeitungsstationen und Palettierstation
• Ideales Trainings-, Simulations- und Demonstrationsmodell für die berufliche Ausbildung und Weiterbildung
• Vollständig montiertes 24V-Trainingsmodell, befestigt auf einer stabilen Holzplatte

Inhalt:
5x Mini-Motor
5x Druckknopf
5x Lichtschranke LED
4x Fototransistor
3x Magnetventil
4x pneumatischer Zylinder
Kompressor
Förderband

Das Siemens S7-1200 Starterset ist auch für andere Trainingsmodelle geeignet. Die SPS in diesem Starterset ist vorverdrahtet für den Einsatz sowohl mit der Produktionslinie 24V (571910) als auch mit der Biegemaschine 24V (571911).
